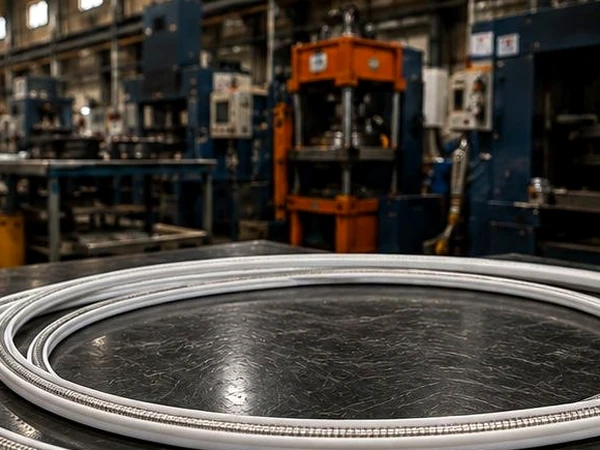

آببند تفلونی فنردار
آببند تفلونی فنردار (Spring Energized PTFE Seal) برای صنایع نفت، گاز، پتروشیمی، نیروگاه و پالایشگاه.
آببند تفلونی فنردار چیست؟

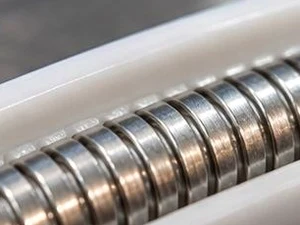

آببند تفلونی فنردار (Spring Energized PTFE Seal) یک سیستم آببندی مهندسیشده است که از یک روکش یا Jacket پلیمری، معمولاً بر پایه PTFE، و یک المان فنری فلزی تشکیل میشود. فنر در هنگام نصب نیروی اولیه آببندی ایجاد میکند و در بسیاری از طراحیها فشار سیال نیز به افزایش نیروی تماس لبهای آببند کمک میکند. به همین دلیل این ساختار برای شرایطی که انتخاب یک آببند الاستومری معمولی محدود است، کاربرد دارد. Parker و Trelleborg این خانواده را برای آببندیهای استاتیک و دینامیک در کاربردهای demanding معرفی میکنند.
مزیت اصلی ساختار فنردار
PTFE اصطکاک پایین و بیاثری شیمیایی بالایی دارد، اما مانند الاستومرها خاصیت ارتجاعی حجمی مشابهی ندارد. المان فنری با اعمال نیروی مداوم به Jacket، به حفظ تماس آببندی در فشار پایین، جبران بخشی از سایش و تغییرات ابعادی ناشی از دما کمک میکند. نوع فنر و مقدار بار آن باید متناسب با کاربرد انتخاب شود؛ فنر سنگینتر میتواند نیروی آببندی بیشتری ایجاد کند، اما اصطکاک را نیز افزایش میدهد
متریال روکش و فنر
| جزء | گزینههای قابل بررسی | نکته انتخاب |
|---|---|---|
| Jacket | Virgin PTFE و PTFEهای پرشده/مهندسیشده | گرید باید با فشار، دما، سایش و سیال واقعی تطبیق داده شود. |
| فنر | 304/300 series، 316، 17-7 PH، آلیاژهای Co-Cr-Ni، Inconel X-750، Hastelloy C-276 | انتخاب فنر به خوردگی، دما، بار فنر و محیط سرویس وابسته است. |
برای نمونه، راهنمای Parker برای Spring Energized FlexiSeal، فولادهای زنگنزن سری 300، 316، 17-7 PH، آلیاژ کبالت-کروم-نیکل، Inconel X-750 و Hastelloy C-276 را بهعنوان گزینههای مختلف Energizer معرفی میکند. این فهرست به معنی مناسببودن همه مواد برای یک کاربرد واحد نیست و انتخاب نهایی باید با شرایط سرویس و طراحی قطعه انجام شود
کاربردهای صنعتی
- نفت، گاز و پتروشیمی: ولوها، تجهیزات فرآیندی، پمپها و تجهیزات کنترل سیال، بسته به طراحی آببند.
- پالایشگاه و صنایع شیمیایی: محیطهای نیازمند مقاومت شیمیایی و اصطکاک پایین.
- نیروگاه و تجهیزات انرژی: شیرها و عملگرهای صنعتی، در صورت تطبیق گرید PTFE و طراحی با دما و فشار.
- هیدرولیک و ماشینآلات صنعتی: آببندی پیستون و شفت در طراحیهای استاتیک یا دینامیک.
- صنایع غذایی و دارویی: فقط در صورت استفاده از گرید و ترکیب دارای الزامات و تأییدیههای موردنیاز همان کاربرد.
- هوافضا و تجهیزات پیشرفته: آببندیهای مهندسیشده PTFE در شرایط ویژه؛ انتخاب باید بر اساس مشخصات تجهیز انجام شود.
Trelleborg نیز Spring Energized Seals را در بازارهایی مانند Oil & Gas، Aerospace، Food, Beverage and Pharmaceutical و سایر صنایع معرفی میکند. کاربرد واقعی هر مدل به پروفایل، گرید و الزامات تجهیز وابسته است.
معیارهای انتخاب
| پارامتر | اهمیت |
|---|---|
| نوع حرکت | استاتیک، رفتوبرگشتی یا چرخشی بودن حرکت بر طراحی اثر دارد. |
| سیال | نوع سیال، افزودنیها و سازگاری شیمیایی Jacket باید بررسی شود. |
| دما | محدوده دمای واقعی باید با گرید PTFE و فنر تطبیق داده شود. |
| فشار | فشار کاری و شکاف اکستروژن باید در طراحی بررسی شوند. |
| سرعت | در کاربرد دینامیک، سرعت و تولید حرارت اصطکاکی مهم است. |
| بار فنر | بار سبک یا سنگین باید بین نشتی، اصطکاک و عمر سایش متعادل شود. |
| ابعاد شیار | قطر، مقطع و هندسه شیار باید دقیقاً با پروفایل آببند منطبق باشد. |
ساخت سفارشی آببند PTFE فنردار
لاستیکسازی جم تولیدکننده آببند تفلونی فنردار را بر اساس نمونه، نقشه یا مشخصات فنی است.
لاستیکسازی جم در کارنامهٔ موفق خود، تولید پکینگ آببند تفلونی فنردار به سفارش مپنا و نیروگاهها را دارد.
برای انتخاب یا مهندسی قطعه، قطر شفت یا پیستون، قطر محفظه، ابعاد شیار، نوع حرکت، فشار، دما، نوع سیال، سرعت و مشخصات فنر در صورت موجود بودن اهمیت دارد. در آببندهای دقیق، تنها شباهت ظاهری نمونه برای تضمین عملکرد کافی نیست و شرایط واقعی سرویس باید مبنای انتخاب باشد.
چرا آببند تفلونی فنردار به جای O-Ring معمولی؟
وقتی دما، سازگاری شیمیایی، اصطکاک، حرکت یا شرایط فشار باعث محدودشدن گزینههای الاستومری میشود، یک PTFE Spring-Energized Seal میتواند راهحل مناسبتری باشد. Parker نیز PTFE را در شرایطی مطرح میکند که الزامات عملکرد از توان برخی الاستومرها و مواد آببندی ترموپلاستیک فراتر میرود. با این حال، Spring Energized Seal جایگزین خودکار O-Ring در همه کاربردها نیست و باید با شرایط سرویس مقایسه شود.
نکته مهم درباره محدوده دما
برای PTFE نمیتوان یک عدد دمایی واحد را برای تمام گریدها و طراحیها بهعنوان محدوده کاری قطعی اعلام کرد. منابع سازندگان، محدودههای متفاوتی را برای محصولات و کاربردهای مشخص ارائه میکنند. برای مثال Trelleborg برای برخی Spring Energized PTFE Seals در یک کاربرد خاص محدودهای از شرایط برودتی تا +260 °C را ذکر میکند؛ این عدد مشخصات عمومی همه سیلهای PTFE نیست. بنابراین دمای مجاز باید از دیتاشیت گرید و طراحی موردنظر تعیین شود
جمعبندی و سفارش
آببند تفلونی فنردار یک راهکار آببندی دقیق برای شرایطی است که مقاومت شیمیایی، اصطکاک پایین و پایداری عملکرد اهمیت دارد. انتخاب صحیح آن نیازمند تطبیق همزمان PTFE، نوع فنر، بار فنر، هندسه شیار و شرایط واقعی سرویس است. لاستیکسازی جم میتواند ساخت یا تأمین این قطعه را بر اساس نمونه، نقشه و مشخصات تجهیز بررسی کند. برای استعلام فنی، ارسال نقشه یا نمونه همراه با فشار، دما، سیال و نوع حرکت بهترین مبنای بررسی است.
مشخصات فنی
- ساختار: روکش/Jacket پلیمری PTFE + المان فنری فلزی
- جنس فنر قابل بررسی: استنلس استیل ۳۰۴/۳۱۶، ۱۷-۷ PH، Inconel، Hastelloy
- قابلیت سفارشیسازی: مطابق نمونه، نقشه یا مشخصات فنی
پرسشهای متداول
آببند تفلونی فنردار با اورینگ چه تفاوتی دارد؟
ساختار Spring Energized از Jacket PTFE و Energizer تشکیل میشود و عملکرد آن با یک O-Ring الاستومری معمولی یکسان نیست.
فنر داخل سیل چه کاری انجام میدهد؟
فنر نیروی اولیه آببندی ایجاد میکند و به حفظ تماس لبها در شرایطی مانند فشار پایین و برخی تغییرات ابعادی کمک میکند.
آیا همه فنرها از استنلس استیل 304 هستند؟
خیر. بسته به محیط، دما و طراحی میتوان از 316، 17-7 PH و آلیاژهایی مانند Inconel X-750 یا Hastelloy استفاده کرد.
آیا این آببند برای صنایع نفت و گاز مناسب است؟
این خانواده در کاربردهای Oil & Gas استفاده میشود، اما مناسببودن آن برای یک تجهیز مشخص به فشار، دما، سیال، حرکت، گرید PTFE و جنس فنر وابسته است.
