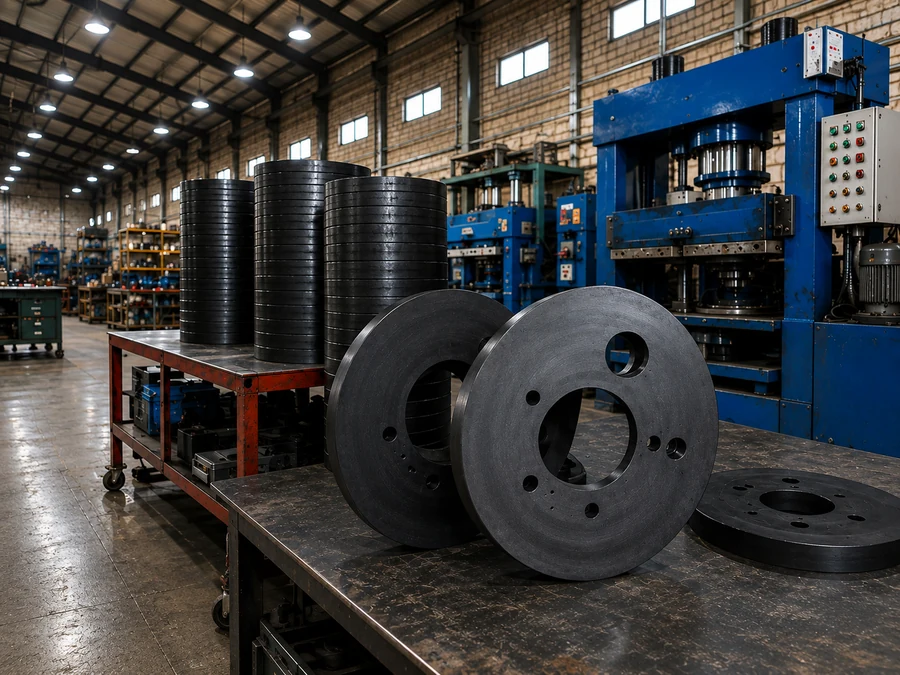

صفحه لاستیکی شاتکریت

مقدمه و معرفی موضوع

صفحه لاستیکی شاتکریت یکی از قطعات مهم در مجموعه آب‌بندی و سایش ماشین‌آلات شاتکریت روتوری است و عملکرد آن مستقیماً با حفظ آب‌بندی، عبور مناسب ماده و پایداری عملکرد روتور ارتباط دارد. در تجهیزات شاتکریت، صفحه لاستیکی و صفحه سایش در کنار یکدیگر کار می‌کنند و فرسایش آن‌ها می‌تواند باعث افت آب‌بندی، نشتی هوا، عبور نامطلوب مواد و افزایش توقفات تعمیراتی شود. منابع فنی حوزه شاتکریت نیز بر کنترل فرسایش wear pad و wear plate و تعویض یا سرویس به‌موقع آن‌ها تأکید دارند.

تعریف فنی و علمی صفحه لاستیکی شاتکریت

در ماشین‌های شاتکریت روتوری، ماده از حفره‌های روتور عبور می‌کند و مجموعه صفحه لاستیکی/صفحه آب‌بندی با اجزای فلزی دستگاه تماس دارد. صفحه لاستیکی باید سطحی پایدار برای آب‌بندی ایجاد کند و در عین حال در برابر عبور مداوم مواد ساینده مقاومت کافی داشته باشد. منابع فنی، rubber wear pad را قطعه‌ای می‌دانند که بین wear plate و مجموعه خروجی قرار می‌گیرد و در تماس مستقیم با جریان ماده است؛ ایجاد شیار روی این قطعه می‌تواند سایش بیشتر و افت عملکرد آب‌بندی را به دنبال داشته باشد.

از دید مهندسی، عملکرد این قطعه حاصل برهم‌کنش چند عامل است: خواص کامپاند لاستیکی، سختی و مدول، مقاومت سایشی، طراحی هندسی، صافی و وضعیت صفحه فلزی مقابل، فشار تماس، روانکاری در نقاط مجاز و شرایط واقعی دستگاه. بنابراین ارزیابی صفحه لاستیکی صرفاً با نام یک پلیمر کافی نیست.

بررسی فنی و مهندسی؛ قطعه چه مشکلی را حل می‌کند؟

مهم‌ترین وظیفه صفحه لاستیکی، ایجاد و حفظ تماس مؤثر در ناحیه آب‌بندی است. اگر سطح قطعه به‌دلیل سایش شیار‌دار یا تغییرشکل‌داده شود، احتمال افت آب‌بندی و عبور نامناسب هوا یا ماده افزایش پیدا می‌کند. منابع نگهداری ماشین‌های شاتکریت گزارش می‌کنند که فرسایش wear pad و ایجاد شیار روی آن می‌تواند عملکرد آب‌بندی و جریان ماده را مختل کند.

عامل مهم دیگر، وضعیت صفحه فلزی مقابل است. اگر سطح steel liner یا صفحه مقابل بیش از حد فرسوده یا لبه‌های سوراخ‌ها نامناسب باشند، حتی یک صفحه لاستیکی جدید نیز ممکن است عمر مورد انتظار را به دست نیاورد. بنابراین هنگام طراحی یا جایگزینی، باید مجموعه متقابل قطعه و نه فقط خود لاستیک بررسی شود.

در نتیجه، هدف تولید یک صفحه لاستیکی صنعتی فقط افزایش سختی نیست. قطعه باید تعادل مناسبی میان قابلیت آب‌بندی، مقاومت سایشی، پایداری ابعادی و سازگاری با شرایط تماس ایجاد کند. سختی بیش از حد نیز می‌تواند در بعضی طراحی‌ها کیفیت آب‌بندی را تحت تأثیر قرار دهد؛ بنابراین انتخاب کامپاند باید با هندسه و شرایط تماس هماهنگ باشد.

متریال و مواد اولیه

انتخاب متریال برای صفحه لاستیکی شاتکریت باید بر اساس نوع ماده عبوری، شدت سایش، فشار تماس، سرعت چرخش، شرایط دمایی و طراحی دستگاه انجام شود. در این محصول، مقاومت سایشی و حفظ خواص مکانیکی در طول سرویس اهمیت زیادی دارد. با این حال، اعلام یک گرید عمومی یا یک محدوده دمایی ثابت بدون مشخص بودن فرمولاسیون صحیح نیست.

در نتیجه، پیشنهاد متریال نهایی باید پس از دریافت نمونه، نقشه و اطلاعات شرایط کاری انجام شود. این رویکرد از جایگزینی ساده و غیرمهندسی یک لاستیک با لاستیک دیگر جلوگیری می‌کند.

انواع و دسته‌بندی‌ها

• صفحات لاستیکی بالایی و پایینی در طراحی‌هایی که دستگاه از هر دو استفاده می‌کند.
• صفحات لاستیکی متناسب با ماشین‌های شاتکریت روتوری مختلف.
• قطعات طراحی‌شده بر اساس مدل و هندسه اختصاصی دستگاه.
• قطعات جایگزین ساخته‌شده بر اساس نمونه یا نقشه موجود.

وجود مدل‌های مختلف ماشین شاتکریت باعث می‌شود ابعاد، سوراخ‌ها، مسیرهای عبور ماده و هندسه صفحه قابل تعمیم به یک مدل واحد نباشد. منابع بازار قطعات یدکی نیز صفحات لاستیکی را برای مدل‌های مختلف مانند Aliva و Meyco/Normet به‌صورت اختصاصی عرضه می‌کنند.

کاربردهای صنعتی

شاتکریت در پروژه‌های تونل، معدن، سازه‌های زیرزمینی و برخی پروژه‌های صنعتی کاربرد دارد. ماشین‌های شاتکریت روتوری برای انتقال و پاشش مخلوط‌های مختلف به‌کار می‌روند و نمونه‌های صنعتی آن‌ها در معادن، تونل‌ها و پروژه‌های زیرزمینی گزارش شده‌اند

برای صنایع فولاد، کاربرد این صفحه لاستیکی را باید دقیق و مشروط بیان کرد: در واحدهایی که عملیات شاتکریت، تعمیرات نسوز یا پاشش مواد با تجهیزات شاتکریت انجام می‌شود، صفحات لاستیکی ماشین می‌توانند قطعه مصرفی و یدکی تجهیزات باشند. بنابراین ادعای «مصرف مستقیم در همه خطوط فولادسازی» صحیح نیست؛ کاربرد به فرآیند و تجهیزات هر مجموعه بستگی دارد.

لاستیک‌سازی جم در تولید این قطعه برای کاربردهای صنعتی، از جمله مجموعه‌ها و پروژه‌های مرتبط با فولادسازی، تجربه عملی دارد. این سابقه به‌عنوان تجربه تولیدی شرکت بیان می‌شود و نباید به معنی یکسان بودن شرایط کاری تمام کارخانه‌های فولاد تلقی شود.

معیارهای انتخاب

• مدل و سازنده ماشین شاتکریت و مشخصات دقیق مجموعه روتور.
• ابعاد قطعه، ضخامت و هندسه سوراخ‌ها و مسیرهای عبور ماده.
• نوع ماده عبوری و میزان سایش آن.
• شرایط تماس با صفحه فلزی و وضعیت wear plate یا steel liner.
• شرایط روانکاری و محل‌های مجاز گریس‌کاری.
• سرعت کار، سیکل کاری و مدت زمان استفاده.
• علت خرابی قطعه قبلی؛ سایش، تغییرشکل، پارگی، نشتی یا تنظیم نامناسب.
• تعداد موردنیاز و تیراژ تولید.

یکی از خطاهای رایج، سفارش صرفاً بر اساس نام «صفحه لاستیکی شاتکریت» بدون ارائه مدل دستگاه است. این کار می‌تواند به اختلاف ابعادی یا هندسی منجر شود. برای ساخت سفارشی، نمونه یا نقشه بهترین مبنای شروع بررسی است.

فرآیند تولید و ساخت سفارشی در لاستیک‌سازی جم

فرآیند ساخت باید از بررسی نمونه یا نقشه آغاز شود. در این مرحله ابعاد اصلی، محل سوراخ‌ها، ضخامت، هندسه سطح تماس و مشخصات قطعه مقابل بررسی می‌شود. سپس با توجه به شرایط کاری، کامپاند مناسب انتخاب و نمونه یا تولید اصلی برنامه‌ریزی می‌شود.

در تجربه تولیدی لاستیک‌سازی جم، یکی از نقاط مهم بهینه‌سازی در صفحه لاستیکی شاتکریت، محل گریس‌خور بوده است. این بخش با توجه به تجربه واقعی ساخت و کاربرد صنعتی بازنگری و بهینه‌سازی شده تا شرایط روانکاری مناسب‌تر شود و زمان کارکرد مفید قطعه افزایش یابد. این یک تجربه مهندسی و تولیدی مشخص مجموعه است؛ با این حال، مقدار افزایش عمر را نمی‌توان به‌صورت یک عدد ثابت برای همه دستگاه‌ها اعلام کرد، زیرا شرایط کاری و نگهداری بر نتیجه اثر مستقیم دارند.

برای کنترل کیفیت، مواردی مانند یکنواختی قطعه، دقت ابعادی، کیفیت سطح، وضعیت سوراخ‌ها، کیفیت پخت و تطابق با نمونه یا نقشه باید بررسی شوند. در صورت وجود سیستم گریس‌کاری، مسیر و محل گریس‌خور نیز باید با مجموعه دستگاه تطبیق داده شود.

مقایسه فنی؛ چرا طراحی مهم‌تر از افزایش ساده سختی است؟

بنابراین مقایسه فنی یک صفحه لاستیکی باید مجموعه‌ای از متریال، هندسه، روانکاری و شرایط دستگاه را دربرگیرد؛ نه فقط سختی لاستیک.

خطاهای رایج در انتخاب یا استفاده

• انتخاب قطعه فقط بر اساس ظاهر و بدون تطبیق ابعادی با نمونه یا نقشه.
• استفاده از کامپاند بدون توجه به نوع ماده عبوری و شدت سایش.
• نادیده گرفتن فرسودگی صفحه فلزی مقابل.
• سفت‌کردن بیش از حد مجموعه برای جبران سایش؛ منابع نگهداری هشدار می‌دهند که فشار یا تنظیم نامناسب می‌تواند سایش و گرمایش را افزایش دهد.
• بی‌توجهی به وضعیت گریس‌خور و مسیر روانکاری در تجهیزاتی که این سیستم را دارند.
• تعیین عمر ثابت برای قطعه بدون توجه به سیکل کاری، ماده عبوری و شرایط دستگاه.

جمع‌بندی و نتیجه‌گیری

صفحه لاستیکی شاتکریت یک قطعه ساده ظاهری اما از نظر عملکردی حساس است. آب‌بندی مناسب، مقاومت سایشی، پایداری ابعادی، وضعیت صفحه فلزی مقابل و روانکاری صحیح همگی در عملکرد آن نقش دارند. تجربه لاستیک‌سازی جم در تولید این قطعه برای کاربردهای صنعتی و مجموعه‌های مرتبط با فولادسازی، به یک اصلاح مشخص در طراحی محل گریس‌خور منجر شده است؛ اصلاحی که با هدف افزایش زمان کارکرد مفید قطعه و بهبود شرایط روانکاری انجام شده است.

برای سفارش ساخت حرفه‌ای، بهترین روش آن است که نمونه یا نقشه، مدل دستگاه، شرایط کاری و سابقه خرابی قطعه قبلی در اختیار سازنده قرار گیرد. به این ترتیب، انتخاب کامپاند و طراحی قطعه بر اساس شرایط واقعی انجام می‌شود و از ادعاهای کلی درباره عمر یا مقاومت جلوگیری خواهد شد.
