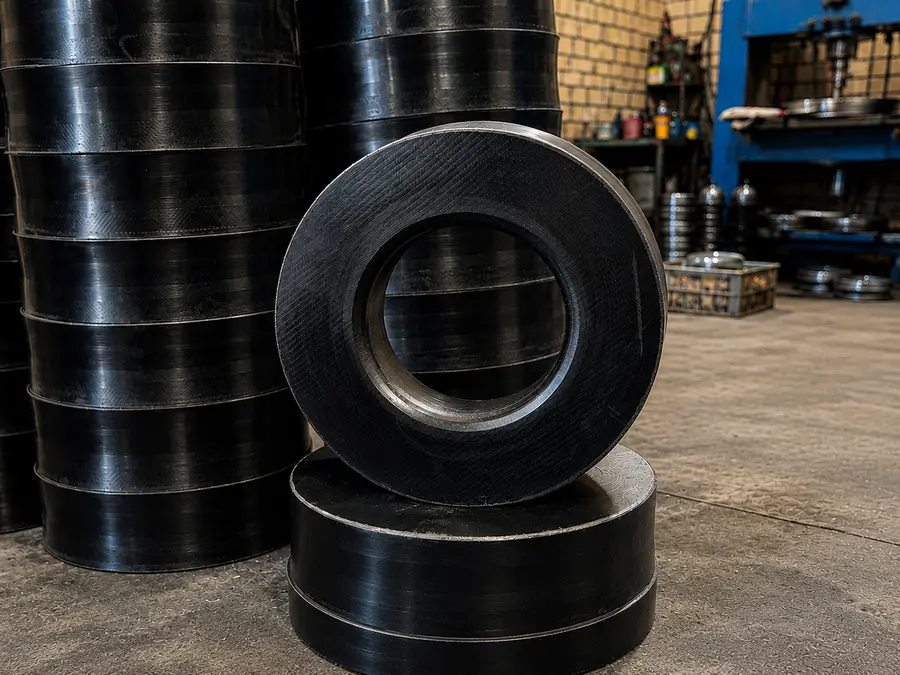

راهنمای جامع رابر پیستون گل حفاری
رابر پیستون گل حفاری یکی از قطعات مصرفی مهم در بخش سیال Mud Pump است که در آببندی بین مجموعه پیستون، لاینر و سیال حفاری نقش دارد.
تاریخ انتشار: 1404-05-22
مقدمه
رابر پیستون گل حفاری یکی از قطعات مصرفی مهم در بخش سیال Mud Pump است که در آببندی بین مجموعه پیستون، لاینر و سیال حفاری نقش دارد. پمپهای گل برای ایجاد و انتقال فشار در عملیات حفاری به حرکت رفتوبرگشتی پیستونها متکی هستند و API 7K نیز برای پیستونهای پمپ گل الزامات ابعادی و ارتباط آنها با لاینر را تعریف میکند.
عملکرد رابر پیستون در پمپ گل
رابر پیستون در هنگام حرکت رفتوبرگشتی با سطح داخلی لاینر درگیر است و باید همزمان آببندی مناسب و مقاومت سایشی کافی داشته باشد. شرایط واقعی حفاری مانند نوع سیال، ذرات جامد، دما، فشار و سرعت کار میتواند بر نرخ سایش و عمر قطعه اثر بگذارد. منابع تولیدکنندگان پمپ گل نیز پیستون را یکی از اجزای اصلی Fluid End و قطعه مصرفی عملیات حفاری معرفی میکنند.
سایزهای قالب موجود در لاستیکسازی جم
| سایز | کاربرد هدف |
|---|---|
| 6" | رابر پیستون پمپ گل حفاری |
| 6.05" | رابر پیستون با این سایز مشخص |
| 7" | رابر پیستون پمپ گل حفاری |
| 7.05" | رابر پیستون با این سایز مشخص |
| 8" | رابر پیستون پمپ گل حفاری |
این مجموعه قالبها برای تأمین سفارشهای صنعت نفت و حفاری در نظر گرفته شدهاند. سایز نهایی باید با قطر لاینر، طراحی پیستون، مدل پمپ و نقشه یا نمونه قطعه تطبیق داده شود. در بازار پمپهای گل نیز دامنه سایزهای مختلف پیستون و قطعات لاستیکی وجود دارد
متریالهای رابر پیستون
| متریال | قابلیت بررسی | ملاحظه |
|---|---|---|
| NBR | گلهای حفاری و کاربردهای متداول | انتخاب گرید و سازگاری با سیال مهم است. |
| HNBR | شرایط سختتر و برخی سیستمهای روغنی | گرید و شرایط دما/سیال باید تأیید شود. |
| PU | برخی شرایط با سایش بالا | سازگاری شیمیایی و دما باید بررسی شود. |
منابع صنعتی، NBR، HNBR و پلییورتان را بهعنوان مواد مورد استفاده در مجموعههای پیستون پمپ گل معرفی میکنند. انتخاب قطعی باید با شرایط واقعی گل حفاری و مشخصات سازنده پمپ انجام شود.
تأمین برای صنعت نفت و حفاری
رابر پیستون گل حفاری لاستیکسازی جم برای تأمین نیازهای صنعت نفت و حفاری طراحی شده است. ارائه نمونه، نقشه، مدل پمپ و مشخصات لاینر میتواند برای تطبیق قطعه بسیار مهم باشد. در بازار نیز پیستونهای جایگزین و قابل تعویض برای برندها و مدلهای مختلف پمپ گل ارائه میشوند؛ بنابراین تطبیق دقیق مدل و ابعاد باید بخشی از فرآیند سفارش باشد.
عمر کاری و مقایسه با نمونه اورجینال
از نظر ساعت کاری، هدف کیفی رابر تولیدی این است که در شرایط سرویس مشابه، از نظر دوام و عملکرد با نمونه اورجینال قابل قیاس باشد. اما عمر رابر پیستون یک عدد ثابت نیست. نوع گل آبپایه یا روغنپایه، میزان جامدات، سایندگی، دما، فشار، سرعت پمپ، کیفیت لاینر، هممحوری، نصب و شرایط بهرهبرداری همگی میتوانند عمر را تغییر دهند. بنابراین بیان «X ساعت تضمینی» بدون آزمون میدانی یا داده معتبر، از نظر فنی قابل دفاع نیست.
عوامل مؤثر بر خرابی زودهنگام
- انتخاب نامناسب متریال
- سایش یا آسیب لاینر
- وجود جامدات ساینده در گل
- دمای بالاتر از محدوده مناسب کامپاند
- نصب نادرست یا عدم هممحوری
- شرایط فشار و سرعت نامتناسب
- انتخاب سایز نادرست
فرآیند انتخاب و سفارش
برای استعلام، حداقل سایز رابر، مدل پمپ، قطر لاینر، نوع گل حفاری، دما و فشار کاری، نمونه یا نقشه و تیراژ موردنیاز را ارائه کنید. سپس متریال و طراحی قطعه بر اساس شرایط سرویس بررسی میشود.
مقایسه فنی
| معیار | رابر مناسبسازیشده | نمونه اورجینال |
|---|---|---|
| ابعاد | باید با نقشه/نمونه و لاینر تطبیق داده شود | مرجع سازنده |
| متریال | قابل انتخاب بر اساس سرویس | طبق طراحی OEM |
| عمر | وابسته به شرایط واقعی کار | وابسته به شرایط واقعی کار |
| قابلیت قیاس | با آزمون و مصرف در شرایط مشابه قابل ارزیابی | مبنای مقایسه |
جمعبندی
لاستیکسازی جم برای رابر پیستون گل حفاری، قالبهای 6، 6.05، 7، 7.05 و 8 اینچ دارد و این محصول را برای نیازهای صنعت نفت و حفاری تأمین میکند. انتخاب متریال و تطبیق ابعادی باید بر اساس مدل پمپ، لاینر و شرایط گل انجام شود. از نظر عمر کاری، هدف محصول قابل قیاس بودن با نمونه اورجینال در شرایط مشابه است؛ ارزیابی نهایی دوام باید بر اساس داده واقعی سرویس انجام شود.
منابع
- API Specification 7K — الزامات و ابعاد Mud-pump Pistons
- CME — Mud Pump Spare Parts و اطلاعات قطعات پیستون و قابلیت جایگزینی صنعتی
- Baohao Petroleum — Mud Pump Piston Assembly، مواد NBR/HNBR/PU و کاربرد در گل آبپایه و روغنپایه
- GST — Oilfield Drilling Mud Pump Piston Assembly و گزینههای NBR/HNBR/urethane
پرسشهای متداول
قالب 6 اینچ رابر پیستون گل دارید؟
پاسخ: بله؛ این سایز در قالبهای موجود لاستیکسازی جم قرار دارد.
قالب 6.05 اینچ دارید؟
پاسخ: بله؛ این سایز در قالبهای موجود لاستیکسازی جم قرار دارد.
سایزهای 7 و 7.05 اینچ چطور؟
پاسخ: بله؛ این سایز در قالبهای موجود لاستیکسازی جم قرار دارد.
آیا رابر 8 اینچ هم تأمین میشود؟
پاسخ: بله؛ این سایز در قالبهای موجود لاستیکسازی جم قرار دارد.
برای نفت و حفاری تأمین دارید؟
پاسخ: بله، محصول برای تأمین صنعت نفت و حفاری هدفگذاری شده است.
آیا از نظر ساعت کاری با اورجینال قابل قیاس است؟
پاسخ: هدف کیفی، قابلیت قیاس در شرایط کاری مشابه است؛ اما عمر واقعی به شرایط سرویس وابسته است و بدون داده آزمون نمیتوان ساعت قطعی اعلام کرد.
