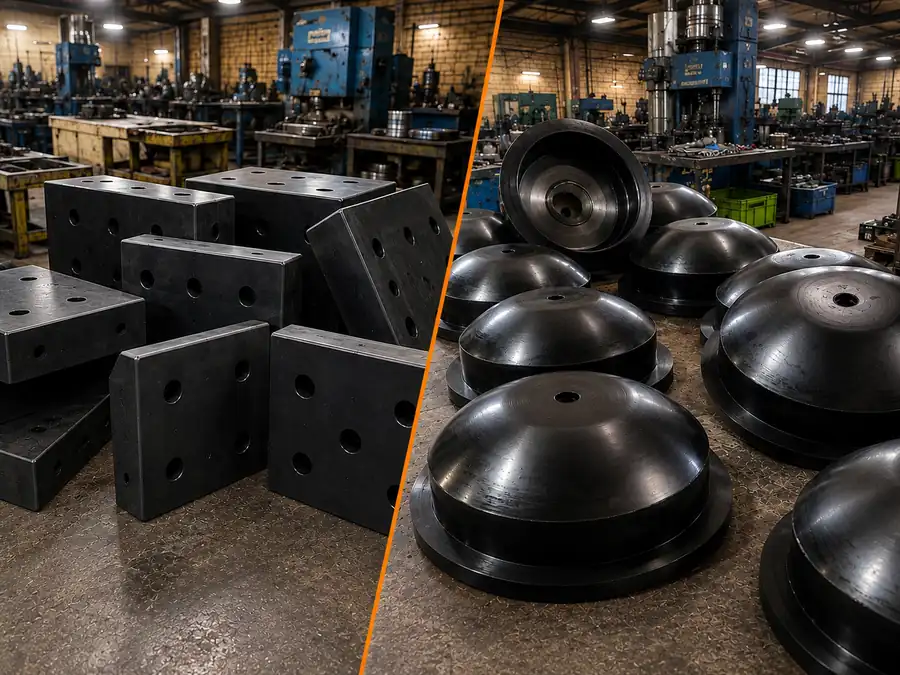

ضربهگیرهای لاستیکی صنعتی در صنایع مختلف
ضربهگیر لاستیکی صنعتی یکی از قطعات الاستومری پرکاربرد برای محدودکردن حرکت، کاهش شدت تماس مکانیکی، جذب بخشی از انرژی ضربه و کنترل انتقال ارتعاش در…
تاریخ انتشار: 1404-06-05
ضربهگیر لاستیکی صنعتی یکی از قطعات الاستومری پرکاربرد برای محدودکردن حرکت، کاهش شدت تماس مکانیکی، جذب بخشی از انرژی ضربه و کنترل انتقال ارتعاش در ماشینآلات و تجهیزات صنعتی است. برخلاف تصور رایج، «ضربهگیر لاستیکی» یک محصول با مشخصات ثابت نیست؛ هندسه، سختی، کامپاند، شرایط بارگذاری و محیط نصب میتوانند عملکرد آن را بهطور اساسی تغییر دهند.
مقدمه و تعریف فنی
در سادهترین حالت، یک ضربهگیر لاستیکی بین دو قطعه قرار میگیرد تا هنگام نزدیکشدن یا برخورد، تماس مستقیم فلز با فلز را محدود کند. در طراحیهای مهندسیتر، قطعه با هندسه مشخص طوری طراحی میشود که در یک مسیر تغییر شکل کنترلشده، بخشی از انرژی مکانیکی را جذب و از انتقال ناگهانی نیرو جلوگیری کند. بنابراین هدف میتواند «استاپ مکانیکی نرم»، «کاهش ضربه»، «کاهش انتقال ارتعاش» یا ترکیبی از این عملکردها باشد.
بررسی فنی و مهندسی؛ چه چیزی عملکرد ضربهگیر را تعیین میکند؟
- بار استاتیکی و دینامیکی: نیروی ثابت با ضربه ناگهانی یکسان نیست و طراحی باید نوع بارگذاری را مشخص کند.
- سرعت و انرژی برخورد: هرچه سرعت یا انرژی ورودی بالاتر باشد، رفتار دینامیکی و گرمایش داخلی اهمیت بیشتری پیدا میکند.
- سیکل کاری: ضربهگیرهایی که بهطور مکرر تغییر شکل میدهند، از نظر خستگی، گرمایش و تغییر خواص باید بررسی شوند.
- هندسه: قطر، ضخامت، ارتفاع آزاد، سطح تماس و نحوه مهار میتوانند سختی مؤثر و مسیر تغییر شکل را تغییر دهند.
- سختی و کامپاند: سختی بالاتر لزوماً به معنای عملکرد بهتر نیست؛ سختی باید با بار و مقدار تغییر شکل موردنیاز هماهنگ شود.
- شرایط محیطی: روغن، سوخت، آب، بخار، ازن، UV، مواد شیمیایی و دما میتوانند انتخاب الاستومر را تغییر دهند.
متریال و مواد اولیه
| الاستومر | مواردی که میتواند آن را مطرح کند | محدودیت تصمیمگیری |
|---|---|---|
| NR | انعطافپذیری و رفتار مکانیکی مناسب در برخی ضربهگیرهای عمومی | برای محیطهای روغنی یا برخی شرایط شیمیایی ممکن است انتخاب مناسبی نباشد |
| SBR | کاربردهای عمومی و هزینه/عملکرد متعادل در برخی طراحیها | مقاومت محیطی باید با سرویس واقعی بررسی شود |
| NBR | کاربردهایی که تماس با روغن و هیدروکربن مطرح است | گرید و دما تعیینکنندهاند؛ برای هر محیط شیمیایی مناسب نیست |
| EPDM | برخی محیطهای آبی، جوی، ازن و شرایط آبوهوایی | سازگاری با روغنها و هیدروکربنها محدودیت مهمی است |
| CR | برخی کاربردهای نیازمند مقاومت جوی و ازن | انتخاب باید با دما و محیط شیمیایی واقعی تطبیق داده شود |
| HNBR | سرویسهای سختتر که ترکیبی از خواص مکانیکی و محیطی موردنیاز است | هزینه و انتخاب گرید اهمیت دارد |
| PU | برخی کاربردهای نیازمند سایش و ظرفیت بارگذاری مناسب | PU یک خانواده گسترده است و انتخاب باید بر اساس گرید و شرایط کاری انجام شود |
انتخاب متریال باید بر اساس شرایط سرویس انجام شود، نه صرفاً نام پلیمر. ASTM D2000-18(2024)e1 نشان میدهد که طبقهبندی لاستیک بر اساس نوع ماده و مقاومتهای مشخص انجام میشود و برای نیازهای خاص، مشخصات اختصاصی محصول و توافق میان خریدار و تأمینکننده اهمیت دارد. بنابراین جدول بالا «راهنمای انتخاب اولیه» است، نه جایگزین طراحی و آزمون محصول. [منبع: ASTM International, D2000-18(2024)e1].
انواع ضربهگیرهای لاستیکی
- ضربهگیر استوانهای یا Rubber Bumper
- ضربهگیر مخروطی برای تغییر رفتار نیرو در طول فشردهشدن
- پد و ورق ضربهگیر برای توزیع بار روی سطح
- ضربهگیر پایهدار یا Mounting Bumper برای نصب مکانیکی
- ضربهگیر سفارشی با سوراخ، بوش فلزی، شیار یا هندسه اختصاصی
- بلوکهای لاستیکی و قطعات بزرگ برای ماشینآلات و سازههای صنعتی
کاربردهای صنعتی
| صنعت | نمونه منطق کاربرد |
|---|---|
| نفت، گاز و پتروشیمی | کاهش تماس و ضربه در برخی تجهیزات، ماشینآلات و مجموعههای مکانیکی؛ متریال باید با روغن، هیدروکربن و دمای سرویس سازگار باشد. |
| فولاد و معدن | تجهیزات سنگین، ماشینآلات، سیستمهای انتقال و نقاطی که ضربه یا ارتعاش مکانیکی وجود دارد. |
| سیمان و بتن | ماشینآلات، تجهیزات انتقال مواد و نقاط تماس مکانیکی که نیازمند محدودسازی ضربه هستند. |
| نیروگاه | برخی تجهیزات مکانیکی و نقاط اتصال یا توقف حرکت؛ کاربرد دقیق باید از روی طراحی تجهیز مشخص شود. |
| ماشینآلات صنعتی | استاپ، ضربهگیری، کاهش انتقال ارتعاش و حفاظت از قطعات در خطوط تولید. |
| راهسازی و تجهیزات سنگین | مجموعههای مکانیکی با بار و ضربه بالا؛ طراحی باید بر اساس بارگذاری واقعی انجام شود. |
| دریایی | برخی نقاط تماس و ضربهگیری تجهیزات؛ مقاومت محیطی و ازن/آب شور میتواند مهم باشد. |
| آب و فاضلاب | برخی ماشینآلات و تجهیزات مکانیکی در محیط مرطوب؛ انتخاب الاستومر باید با محیط واقعی هماهنگ شود. |
معیارهای انتخاب ضربهگیر
| معیار | سؤال تصمیمساز |
|---|---|
| بار | حداقل، معمول و بیشینه نیروی واردشده چقدر است؟ |
| حرکت | قطعه باید چه مقدار جابهجایی را محدود کند؟ |
| ضربه | آیا بار بهصورت تدریجی وارد میشود یا برخورد ناگهانی است؟ |
| سیکل | تعداد و تکرار بارگذاری در طول کار چقدر است؟ |
| محیط | روغن، آب، مواد شیمیایی، ازن، UV یا بخار وجود دارد؟ |
| دما | دمای واقعی کار و تغییرات آن چیست؟ |
| نصب | قطعه آزاد است یا با پیچ، بوش، چسب یا مهار مکانیکی نصب میشود؟ |
| هندسه | فضای نصب و سطح تماس چه محدودیتهایی دارد؟ |
فرآیند تولید و ساخت سفارشی در لاستیکسازی جم
- دریافت نقشه، نمونه یا اطلاعات تجهیز
- شناسایی ابعاد بحرانی، محلهای نصب و مسیر تغییر شکل
- بررسی شرایط بار، ضربه، سیکل و محیط
- انتخاب خانواده الاستومر و گرید مناسب
- بررسی طراحی قالب و روش شکلدهی
- آمادهسازی کامپاند و کنترل یکنواختی آمیزه
- قالبگیری و ولکانیزاسیون مطابق فرآیند مصوب
- بازرسی ظاهری و ابعادی و کنترل ویژگیهای مورد توافق
- تأیید نمونه اولیه پیش از تولید تیراژ، در صورت نیاز مشتری
لاستیکسازی جم امکان بررسی ساخت سفارشی ضربهگیرهای لاستیکی بر اساس نقشه یا نمونه را دارد. با این حال، ظرفیت تولید، محدوده ابعادی، تعداد قالبها، زمان تحویل و قابلیت آزمون باید برای هر محصول بر اساس مستندات واقعی کارخانه تأیید شود و نباید بهصورت عددی و عمومی ادعا شود.
مقایسه فنی؛ چگونه متریال را انتخاب کنیم؟
| شرایط غالب | گزینههای قابل بررسی | هشدار |
|---|---|---|
| کاربرد عمومی مکانیکی | NR / SBR | شرایط محیطی و سیکل را باید بررسی کرد |
| تماس با روغن/هیدروکربن | NBR / برخی HNBR | نوع سیال و دما تعیینکننده است |
| محیط آبی و جوی | EPDM در کاربردهای سازگار | تماس با روغن میتواند محدودیت ایجاد کند |
| سرویس سختتر | HNBR یا سایر الاستومرهای مهندسی | گرید و آزمون محصول باید مشخص شود |
| سایش بالا | PU یا کامپاندهای مناسب لاستیکی | رفتار دینامیکی و دمایی نیز باید بررسی شود |
خطاهای رایج در انتخاب و استفاده
- انتخاب قطعه صرفاً بر اساس ابعاد ظاهری و نادیدهگرفتن بار و سرعت برخورد
- فرض اینکه سختی بالاتر همیشه بهتر است
- استفاده از یک کامپاند یکسان برای همه صنایع
- نادیدهگرفتن گرمایش داخلی در کاربردهای سیکلی
- بیتوجهی به روغن، مواد شیمیایی، ازن یا دمای محیط
- کپیکردن مشخصات یک قطعه مشابه بدون تطبیق با تجهیز مقصد
- اعلام عمر یا ظرفیت تحمل ضربه بدون آزمون و مشخصات طراحی
جمعبندی و نتیجهگیری
ضربهگیر لاستیکی صنعتی زمانی یک راهکار مهندسی قابل اتکا است که قطعه از ابتدا بر اساس بارگذاری، مسیر حرکت، شدت ضربه، تعداد سیکل، شرایط محیطی و فضای نصب انتخاب یا طراحی شود. انتخاب NR، SBR، NBR، EPDM، CR، HNBR، PU یا سایر مواد باید از شرایط سرویس آغاز شود و با مشخصات گرید، آزمون و الزامات مشتری تکمیل گردد. برای سفارش ساخت در لاستیکسازی جم، ارسال نمونه یا نقشه همراه با اطلاعات کاری، امکان انتخاب دقیقتر متریال و هندسه را فراهم میکند.
منابع
- ASTM International — ASTM D2000-18(2024)e1, Standard Classification System for Rubber Products in Automotive Applications. این استاندارد طبقهبندی مواد لاستیکی ولکانیزه و اهمیت مشخصات اختصاصی محصول را توضیح میدهد
- ISO 10846 series — Acoustics / vibration: Laboratory measurement of vibro-acoustic transfer properties of resilient elements؛ برای چارچوبهای آزمون انتقال ارتعاش در عناصر انعطافپذیر مرتبط است و باید بخش دقیق متناسب با کاربرد انتخاب شود
- استانداردها و دیتاشیتهای سازنده باید برای گرید خاص الاستومر، مشخصات مکانیکی و شرایط کاری قطعه مورد استفاده قرار گیرند؛ مشخصات عمومی پلیمر جایگزین دیتاشیت گرید واقعی نیست
پرسشهای متداول
ضربهگیر لاستیکی صنعتی چه تفاوتی با لاستیک معمولی دارد؟
ضربهگیر یک قطعه مهندسیشده است که هندسه، سختی و کامپاند آن برای یک وظیفه مکانیکی مشخص انتخاب میشود.
آیا میتوان ضربهگیر لاستیکی را با نمونه ساخت؟
بله، نمونه میتواند نقطه شروع ساخت سفارشی باشد؛ اما برای عملکرد بهتر، اطلاعات بارگذاری و شرایط نصب نیز باید ارائه شود.
کدام لاستیک برای ضربهگیر بهتر است؟
بهترین متریال مطلق وجود ندارد. انتخاب به بار، ضربه، سیکل، دما، روغن و محیط شیمیایی وابسته است.
آیا NBR برای همه صنایع مناسب است؟
خیر. NBR در برخی سرویسهای روغنی گزینه مناسبی است، اما باید با نوع سیال، دما و گرید بررسی شود.
آیا لاستیکسازی جم قطعه بر اساس نقشه تولید میکند؟
امکان بررسی ساخت سفارشی بر اساس نقشه یا نمونه وجود دارد و مشخصات نهایی پس از بررسی فنی سفارش تأیید میشود.
