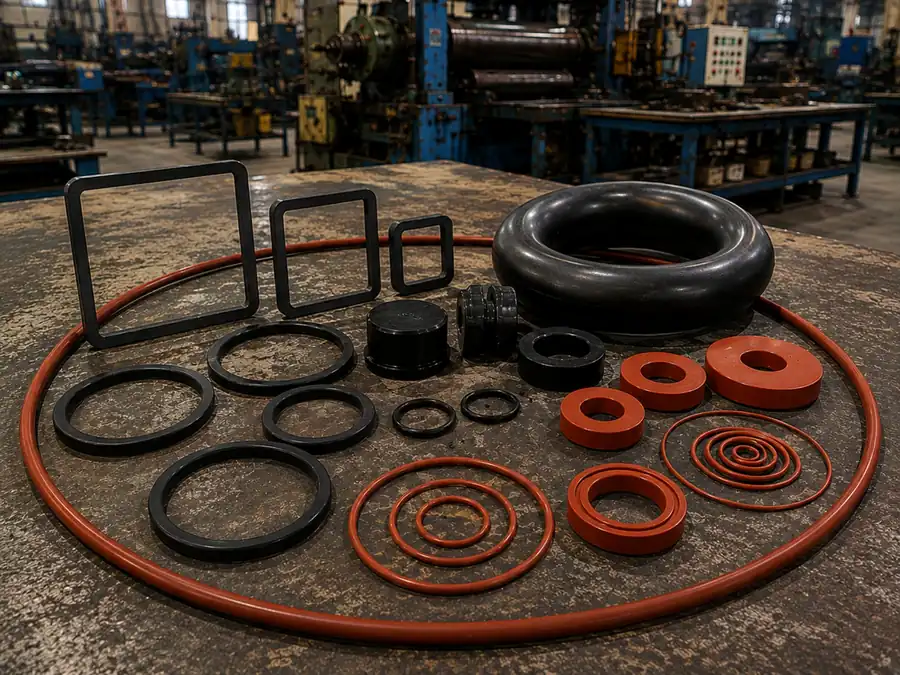

اورینگ لاستیکی برای انواع صنایع

مقدمه و معرفی موضوع

اورینگ صنعتی یکی از پرکاربردترین عناصر آب‌بندی در تجهیزات و ماشین‌آلات است و انتخاب صحیح آن به ابعاد، نوع حرکت، فشار، دما، سیال و جنس الاستومر وابسته است. ISO 3601-1 ابعاد داخلی، مقطع، تلرانس‌ها و کدهای نام‌گذاری اورینگ را برای کاربردهای عمومی قدرت سیال مشخص می‌کند و ISO 3601-2:2025 ابعاد محفظه/شیار را برای کاربردهای عمومی پوشش می‌دهد.

تعریف فنی و علمی موضوع

اورینگ در یک شیار یا محفظه قرار می‌گیرد و با تغییرشکل الاستومری، تماس آب‌بندی ایجاد می‌کند. در آب‌بندی استاتیک، قطعه و سطوح نسبت به یکدیگر حرکت قابل توجهی ندارند؛ در آب‌بندی دینامیک، حرکت رفت‌وبرگشتی یا دورانی وجود دارد و اصطکاک، روانکاری، سرعت، لقی و احتمال اکستروژن اهمیت بیشتری پیدا می‌کند. ISO 3601-2:2025 نیز طراحی محفظه را در کنار ابعاد اورینگ و کاربردهای هیدرولیک/پنوماتیک مورد توجه قرار می‌دهد.

بررسی فنی و مهندسی

سه عامل باید هم‌زمان کنترل شوند: ابعاد صحیح اورینگ، طراحی صحیح شیار و سازگاری متریال با محیط. اگر اورینگ بیش از حد فشرده شود، اصطکاک و فشار تماس می‌تواند افزایش یابد؛ اگر لقی و فشار به‌درستی مدیریت نشوند، خطر اکستروژن وجود دارد. در آب‌بندی دینامیک، وضعیت سطح، روانکاری و سرعت نیز بر عملکرد اثر دارند. به همین دلیل انتخاب یک اورینگ صرفاً با اندازه ظاهری کافی نیست.

بررسی متریال و مواد اولیه

NBR، EPDM، FKM، HNBR و VMQ/سیلیکون از خانواده‌های مهم الاستومری برای اورینگ‌ها هستند. NBR در بسیاری از کاربردهای روغنی و هیدرولیکی رایج است؛ EPDM برای بسیاری از محیط‌های آبی، بخار و برخی مواد شیمیایی مناسب است؛ FKM در بسیاری از کاربردهای دمایی و شیمیایی سخت‌تر مطرح می‌شود؛ HNBR برای شرایطی که نسبت به NBR عملکرد سخت‌تری لازم است گزینه‌ای مهم است؛ سیلیکون در کاربردهای خاص دمایی و برخی کاربردهای بهداشتی مطرح می‌شود. با این حال، مقاومت واقعی به گرید و فرمولاسیون وابسته است. راهنمای Parker برای هر خانواده، محدودیت‌ها و محیط‌های سازگار/ناسازگار را جداگانه بررسی می‌کند.

انواع و دسته‌بندی‌ها

اورینگ‌ها را می‌توان از چند منظر دسته‌بندی کرد: بر اساس استاندارد و سایز، بر اساس استاتیک یا دینامیک بودن آب‌بندی، بر اساس جنس الاستومر، و بر اساس کاربرد مانند هیدرولیک، پنوماتیک، فرآیندی، خودرویی، نفت و گاز یا صنایع غذایی. ISO 3601-1 کدهای اندازه و تلرانس‌های مشخصی را برای اورینگ‌های تحت پوشش خود ارائه می‌کند و ISO 3601-3 معیارهای پذیرش کیفیت و عیوب سطحی را تعریف می‌کند.

کاربردهای صنعتی

• نفت، گاز، پتروشیمی و پالایشگاه: شیرآلات، تجهیزات فرآیندی، هیدرولیک و سامانه‌های آب‌بندی.
• فولاد و معدن: تجهیزات هیدرولیک، پمپ‌ها، ماشین‌آلات و محیط‌های دارای گردوغبار/ذرات.
• نیروگاه: سامانه‌های هیدرولیک، پنوماتیک و تجهیزات فرآیندی با انتخاب متریال متناسب.
• آب و فاضلاب: شیرها، پمپ‌ها و تجهیزات انتقال سیال.
• صنایع غذایی و دارویی: فقط با انتخاب ترکیب و الزامات بهداشتی موردنیاز کاربرد.
• ماشین‌آلات صنعتی: سیلندرها، شیرها، اتصالات، پمپ‌ها و تجهیزات دوار.
• خودرو و تجهیزات حمل‌ونقل: سامانه‌های سوخت، روغن، هیدرولیک و تهویه، با انتخاب کامپاند متناسب.

معیارهای انتخاب

برای انتخاب اورینگ باید قطر داخلی و قطر مقطع یا کد استاندارد، نوع شیار، استاتیک/دینامیک بودن، فشار، دما، نوع سیال، غلظت و افزودنی‌های آن، سرعت حرکت، جنس سطوح، لقی، روانکاری، احتمال اکستروژن و الزامات محیطی مشخص شود. برای کاربردهای خاص، توافق بین سازنده و مصرف‌کننده درباره مشخصات ویژه نیز ممکن است لازم باشد؛ ISO 3601-2:2025 این نکته را برای کاربردهای ویژه تصریح می‌کند.

فرآیند تولید و ساخت سفارشی

ساخت اورینگ می‌تواند شامل انتخاب کامپاند، اختلاط مواد، شکل‌دهی اولیه، قالب‌گیری و ولکانیزاسیون، جداسازی، فلاش‌گیری و کنترل ابعادی و ظاهری باشد. در سفارش صنعتی، کنترل ماده و فرآیند به‌اندازه کنترل ابعاد اهمیت دارد. ISO 3601-3 معیارهای پذیرش و طبقه‌بندی عیوب سطحی را برای اورینگ‌های تحت پوشش استاندارد مشخص می‌کند.

در لاستیک‌سازی جم، سفارش ساخت سفارشی باید بر اساس نمونه، نقشه یا سایز، نوع الاستومر، سختی هدف، شرایط سرویس و الزامات کنترل کیفیت بررسی شود. ظرفیت، حداکثر قطر/مقطع، تیراژ و فهرست گریدهای اختصاصی تولیدی جم باید توسط واحد فنی و تولید تأیید شود و در این مقاله عددی بدون سند داخلی ارائه نمی‌شود.

مقایسه فنی

این جدول مقایسه کیفی است و برای انتخاب نهایی، دیتاشیت کامپاند و شرایط واقعی سرویس باید بررسی شود. Parker نیز برای هر کامپاند محدودیت‌ها و سازگاری‌های متفاوتی گزارش می‌کند.

خطاهای رایج در انتخاب یا استفاده

• انتخاب اورینگ فقط بر اساس قطر داخلی بدون بررسی قطر مقطع و شیار.
• استفاده از NBR یا EPDM صرفاً به‌دلیل رایج بودن، بدون بررسی سیال.
• نادیده گرفتن فشار و لقی و در نتیجه افزایش احتمال اکستروژن.
• استفاده از اورینگ آسیب‌دیده، پیچ‌خورده یا آلوده.
• استفاده از روانکار ناسازگار با الاستومر.
• استفاده از یک گرید برای همه دماها و مواد شیمیایی.
• نادیده گرفتن استاندارد یا مشخصات سازنده تجهیز.
• اعلام عمر یا محدوده دمایی قطعی بدون توجه به گرید کامپاند.

جمع‌بندی و نتیجه‌گیری

اورینگ صنعتی قطعه‌ای کوچک اما مهندسی است که عملکرد آن به هماهنگی متریال، ابعاد، شیار و شرایط سرویس وابسته است. برای انتخاب صحیح، ابتدا شرایط واقعی کار مشخص می‌شود و سپس سایز و کامپاند انتخاب می‌گردد. استفاده از استانداردهای ISO 3601 می‌تواند نظم مناسبی برای ابعاد، طراحی محفظه و کنترل کیفیت ایجاد کند، اما برای کاربردهای ویژه ممکن است مشخصات اختصاصی لازم باشد.
