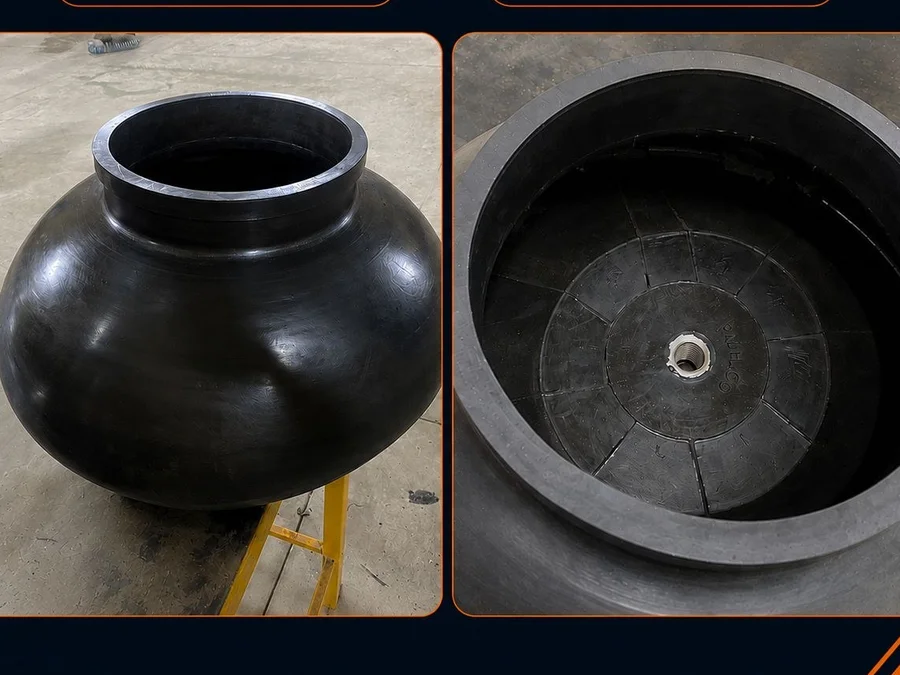

دمپر لاستیکی پمپ گل حفاری
دمپر لاستیکی پمپ گل حفاری یا Mud Pump Pulsation Dampener Bladder یکی از اجزای مهم مجموعه کنترل نوسان فشار در پمپهای رفتوبرگشتی گل حفاری است.
تاریخ انتشار: 1404-05-30
دمپر لاستیکی پمپ گل حفاری یا Mud Pump Pulsation Dampener Bladder یکی از اجزای مهم مجموعه کنترل نوسان فشار در پمپهای رفتوبرگشتی گل حفاری است. این قطعه درون محفظه دمپر قرار میگیرد و با تغییر شکل الاستومری و تعامل با گاز پیششارژ، به تعدیل پالسهای فشار کمک میکند. API 7K در زمینه خطوط فشاربالای گل بر اهمیت کنترل پالسیشن و لرزش تأکید دارد و منابع سازندگان پمپ نیز ساختار بلادر/دیافراگم و روشهای نگهداری آن را تشریح کردهاند.
تعریف فنی
پمپهای Triplex و دیگر پمپهای جابجایی مثبت رفتوبرگشتی، جریان کاملاً پیوسته و بدون نوسان تولید نمیکنند. هر چرخه مکش و تخلیه باعث تغییرات دبی و فشار میشود. Pulsation Dampener برای تعدیل این تغییرات در مسیر سیال نصب میشود. در نوع بلادری، یک عضو انعطافپذیر بین فضای گاز و سیال قرار میگیرد؛ تغییر شکل بلادر امکان ذخیره و آزادسازی بخشی از انرژی نوسانی را فراهم میکند. منابع صنعتی، استفاده از دمپر را برای کاهش پالسیشن و لرزش در خطوط تخلیه گل توصیه کردهاند.
اجزای اصلی مجموعه
- محفظه یا بدنه فلزی دمپر
- بلادر یا دیافراگم الاستومری
- صفحه یا قطعه نگهدارنده/محدودکننده حرکت، بسته به طراحی
- درپوش، فلنج و اجزای اتصال
- شیر شارژ و تجهیزات اندازهگیری فشار گاز، بسته به مدل
طراحی دقیق بین سازندگان متفاوت است. برای نمونه، راهنمای NOV برای یک دمپر مکش، دیافراگم، spacer، retainer plate، cover و Schrader valve را توضیح میدهد؛ بنابراین هنگام سفارش قطعه جایگزین باید مدل دقیق دمپر مشخص باشد
مکانیزم عملکرد
در لحظه افزایش فشار، سیال به فضای دمپر فشار وارد میکند و بلادر به سمت فضای گاز تغییر شکل میدهد. گاز فشرده میشود و بخشی از افزایش فشار را جذب میکند. هنگام کاهش فشار، گاز منبسط شده و به بازگشت انرژی و هموارشدن جریان کمک میکند. این رفتار به شرایط کاری، حجم دمپر، فشار پیششارژ، فرکانس پالسیشن و ویژگیهای سیستم وابسته است؛ بنابراین نمیتوان اثر یک بلادر را بدون مشخصات کامل سیستم با یک درصد ثابت توصیف کرد.
چرا کنترل پالسیشن در حفاری مهم است؟
پالسیشن و ارتعاش مداوم میتواند به خطوط، شیلنگها، شیرها، اتصالات و ابزارهای اندازهگیری فشار بار دینامیکی وارد کند. API در متن مرتبط با تجهیزات خطوط گل، استفاده از دمپر مناسب را برای کاهش پالسیشن و لرزش توصیه میکند و هشدار میدهد که ترکیب پالسیشن با فشار، دما و دبی بالا میتواند بر عمر شیلنگها اثر شدید بگذارد.
متریال بلادر؛ NBR و HNBR
NBRنیتریل) یکی از مواد رایج در قطعات آببندی و بلادرهای صنعتی است و برای برخی سیالات روغنی انتخاب میشود؛ با این حال سازگاری دقیق به گرید و فرمولاسیون وابسته است. HNBR نیز در قطعات حفاری و دمپرهای فشار بالا عرضه میشود و برای برخی شرایط سختتر انتخاب میشود. منابع تجاری تخصصی دمپرهای حفاری، هر دو ماده NBR و HNBR را برای خانوادههایی مانند KB-45 و KB-75 ذکر کردهاند.
سایر الاستومرهای قابل بررسی
برخی تولیدکنندگان دامنه وسیعتری از الاستومرها شامل Butyl، EPDM، Natural Rubber، Urethane و Neoprene را برای انواع دمپر و دیافراگم معرفی میکنند. این موضوع به معنی مناسببودن همه این مواد برای یک Mud Pump مشخص نیست؛ انتخاب باید از سازگاری شیمیایی، دما، فشار، خستگی دینامیکی و طراحی قطعه شروع شود.
| متریال | چه زمانی قابل بررسی است؟ | محدودیت مهم |
|---|---|---|
| NBR | سیالات و شرایطی که سازگاری گرید نیتریل تأیید شود | سازگاری آن با همه سیالات و دماها یکسان نیست. |
| HNBR | شرایطی که مقاومت مکانیکی/حرارتی بالاتری نسبت به NBR موردنیاز است و گرید مناسب تأیید شود | هزینه و انتخاب گرید باید بررسی شود. |
| EPDM | برخی محیطهای آبی/جوی، در صورت تأیید طراحی | برای بسیاری از سیالات روغنی انتخاب مناسبی نیست. |
| NR | برخی کاربردهای دینامیکی، در صورت تأیید سازنده | سازگاری شیمیایی و دمایی محدودیت دارد. |
| Butyl | در برخی کاربردهای نیازمند نفوذپذیری گازی پایین، با تأیید طراحی | سازگاری و رفتار دینامیکی باید بررسی شود. |
فشار، دما و پیششارژ؛ چرا عدد ثابت نمیدهیم؟
پیششارژ دمپر یک مشخصه سیستم و مدلمحور است. در منابع مختلف اعداد متفاوتی برای کاربردهای مختلف دیده میشود؛ برای مثال API در متن مرتبط با برخی خطوط فشاربالای گل مقدار ۱۰٪ حداکثر فشار پمپ را بهعنوان راهنمای پیششارژ ذکر میکند، در حالی که برخی سازندگان بلادر برای مدلهای خاص دستورالعمل دیگری ارائه میکنند. بنابراین این عدد نباید بهعنوان قانون عمومی برای همه دمپرهای پمپ گل در سایت درج شود و مقدار نهایی باید از دستورالعمل سازنده همان دمپر/پمپ یا مشخصات مهندسی تأیید شود.
انواع و خانوادههای متداول قطعه
در بازار قطعات یدکی، خانوادههایی مانند KB-45، KB-75، PD-45، PD-55، K-10 و K-20 دیده میشوند و برای مدلهای مختلف پمپهای Emsco، Bomco، National، Ideco، Oilwell و Gardner Denver قطعات جایگزین عرضه میشود. این نامگذاریها باید فقط برای شناسایی و تطبیق قطعه استفاده شوند؛ یکسان بودن نام خانواده به معنی یکسان بودن ابعاد و مشخصات فنی نیست
معیارهای انتخاب بلادر
| معیار | پرسش مهندسی |
|---|---|
| مدل پمپ و دمپر | بلادر برای کدام تجهیز و کدام شماره قطعه است؟ |
| نوع سیال | Water-based یا Oil-based mud و چه افزودنیهایی در سیال وجود دارد؟ |
| فشار و دما | شرایط واقعی و نه صرفاً نامی تجهیز چیست؟ |
| حرکت و سیکل | دامنه تغییر شکل و تعداد سیکل کاری چگونه است؟ |
| ابعاد | قطر، ارتفاع، ضخامت، دهانه و نقاط مهار چقدر است؟ |
| گاز پیششارژ | دستورالعمل سازنده برای نوع و فشار پیششارژ چیست؟ |
| شرایط خرابی قبلی | پارگی، ترک، تورم، سایش یا جداشدگی از کدام ناحیه رخ داده است؟ |
فرآیند ساخت سفارشی
- بررسی نمونه، نقشه یا شماره قطعه و تطبیق با مدل دمپر
- اندازهبرداری دقیق هندسه و تعیین نقاط بحرانی
- انتخاب کامپاند بر اساس سیال و شرایط کاری
- طراحی یا اصلاح قالب متناسب با هندسه قطعه
- اختلاط و آمادهسازی کامپاند با کنترل فرایند
- قالبگیری و پخت طبق سیکل تعریفشده تولید
- بازرسی ابعادی و ظاهری و کنترل نقاط حساس
- در صورت تعریف مشخصات فنی، آزمونهای مربوط به خواص لاستیک و تأیید نهایی
برای لاستیکسازی جم، ساخت بر اساس نمونه فرسوده یا نقشه میتواند مبنای مهندسی معکوس باشد؛ اما برای قطعات فشاربالا، صرفاً شباهت ظاهری نمونه برای تأیید عملکرد کافی نیست و مشخصات سرویس باید همراه قطعه بررسی شود.
خرابیهای رایج و ریشههای احتمالی
- پارگی در ناحیه چین یا محل تمرکز تنش: ممکن است با خستگی دینامیکی، هندسه یا نصب مرتبط باشد.
- تورم یا نرمشدن: میتواند نشانه ناسازگاری متریال با سیال یا دما باشد.
- سختشدن و ترک: ممکن است با دما، اکسیداسیون، ازن یا فرمولاسیون نامناسب مرتبط باشد.
- سایش یا تماس با نگهدارنده: میتواند ناشی از حرکت بیش از محدوده طراحی یا مونتاژ نامناسب باشد.
- افت عملکرد دمپر: ممکن است از پیششارژ نامناسب، خرابی بلادر یا مشکل در سایر اجزای سیستم ناشی شود.
خطاهای رایج در خرید و سفارش
- سفارش فقط با عنوان «بلادر دمپر» بدون مدل پمپ
- انتخاب NBR یا HNBR بدون دانستن نوع گل و شرایط سرویس
- استفاده از ابعاد تقریبی نمونه بدون کنترل تلرانس
- اعلام فشار یا دمای قطعه بدون استناد به مدل مشخص
- یکی دانستن قطعات ظاهراً مشابه برای برندهای مختلف
- بیتوجهی به دستورالعمل پیششارژ و نصب سازنده
کاربردها و صنایع
کاربرد اصلی این قطعه در سامانههای پمپاژ گل حفاری و تجهیزات حفاری نفت و گاز است. خانوادههای مشابه pulsation dampener diaphragm در پمپهای رفتوبرگشتی دیگر نیز استفاده میشوند، اما نسخهای که برای Mud Pump طراحی شده باید با مدل و شرایط همان تجهیز تطبیق داده شود.
توان ساخت سفارشی لاستیکسازی جم
برای معرفی محصول در سایت لاستیکسازی جم، بهتر است توان تولید بهصورت واقعی و قابل اثبات معرفی شود: ساخت قطعه بر اساس نمونه یا نقشه، امکان بررسی متریال متناسب با سرویس، طراحی قالب برای هندسه اختصاصی و تولید تیراژی در صورت تأیید ظرفیت واقعی کارخانه. از اعلام تعداد قالب، فشار، دما، عمر یا ظرفیت تولید مشخص بدون سند داخلی خودداری میشود.
جمعبندی و نتیجهگیری
دمپر لاستیکی پمپ گل حفاری یک جزء تخصصی در کنترل پالسیشن سیستم پمپاژ است و کیفیت عملکرد آن فقط به نام «NBR» یا «HNBR» محدود نمیشود. هندسه بلادر، سازگاری شیمیایی، دما و فشار، خستگی دینامیکی، پیششارژ و تطبیق دقیق با محفظه همگی تعیینکنندهاند. برای خرید یا ساخت سفارشی، بهترین مسیر این است که مدل پمپ و دمپر، شماره قطعه، نمونه یا نقشه و شرایط واقعی سیال و فشار ارائه شود. این روش هم ریسک انتخاب اشتباه را کم میکند و هم امکان طراحی و تولید دقیقتر را فراهم میسازد.
منابع
- ۱. API — مستندات مرتبط با API 7K و کنترل پالسیشن و لرزش در خطوط فشاربالای گل
- ۲. NOV — راهنمای نگهداری Type P Triplex Mud Pump و ساختار دمپر مکش و دیافراگم
- ۳. RRPC India — اطلاعات تولید دمپرها و خانواده الاستومرهای قابل استفاده در دیافراگمها
- ۴. East West Drilling — اطلاعات تجاری درباره K-20 و بلادرهای NBR/HNBR؛ برای شناسایی خانواده قطعه، نه جایگزین دیتاشیت سازنده
- ۵. منابع تأمینکنندگان قطعات KB/PD و خانوادههای بلادر پمپ گل برای تطبیق مدل و کاربرد
پرسشهای متداول
۱) نام انگلیسی قطعه چیست؟
Mud Pump Pulsation Dampener Bladder، Pulsation Dampener Diaphragm و Rubber Bladder for Mud Pump Pulsation Dampener از اصطلاحات رایج برای این خانواده هستند.
۲) آیا این قطعه برای Triplex Mud Pump کاربرد دارد؟
بله، خانوادههای مختلف دمپر و بلادر برای پمپهای رفتوبرگشتی و Triplex در بازار قطعات حفاری عرضه میشوند؛ اما مدل دقیق باید تطبیق داده شود.
۳) NBR بهتر است یا HNBR؟
پاسخ به شرایط سرویس و گرید وابسته است؛ هر دو در قطعات دمپر حفاری دیده میشوند.
۴) آیا امکان ساخت بر اساس نمونه وجود دارد؟
بله، نمونه میتواند برای اندازهبرداری و مهندسی معکوس استفاده شود، اما برای قطعه فشاربالا اطلاعات سرویس نیز لازم است.
۵) آیا میتوان فشار پیششارژ را از روی یک جدول عمومی تعیین کرد؟
خیر؛ مقدار باید با مدل دمپر، فشار کاری، طراحی و دستورالعمل سازنده تطبیق داده شود.
