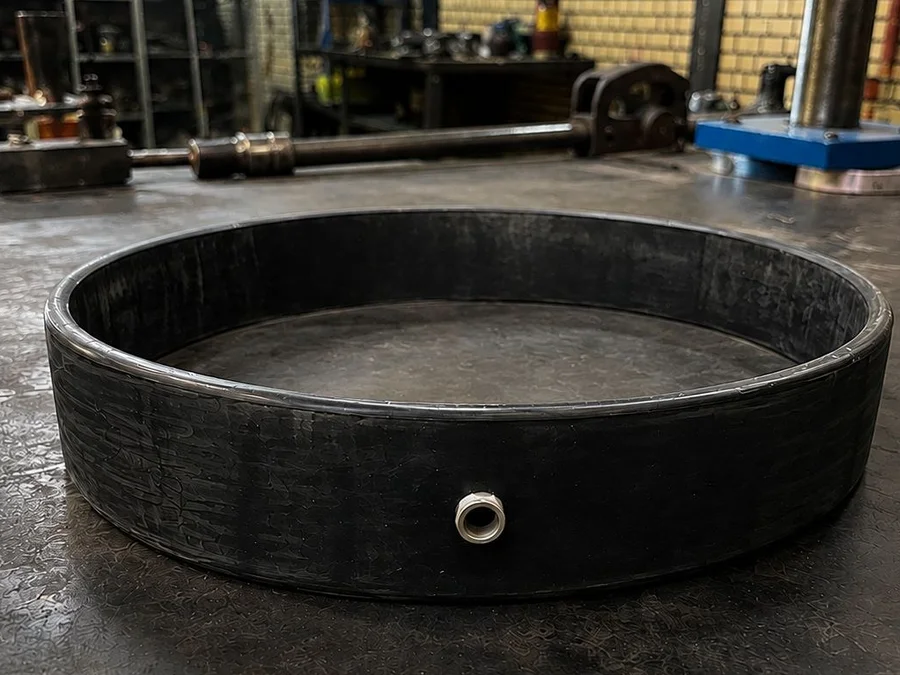

دیافراگم لاستیکی کلاچ بادی دراوورکس

مقدمه و معرفی

دیافراگم لاستیکی کلاچ بادی دراوورکس (Drawworks Air Clutch Diaphragm) یکی از قطعات تخصصی در برخی سامانه‌های کلاچ پنوماتیکی مورد استفاده در تجهیزات حفاری است. در این معماری، هوای فشرده برای ایجاد نیروی درگیرکننده کلاچ استفاده می‌شود. منابع UNIDO نیز کلاچ بادی دراوورکس را به‌صورت کلاچ اصطکاکی با عنصر پنوماتیکی توضیح می‌دهند.

تعریف فنی و اصل عملکرد

دراوورکس تجهیز اصلی سیستم بالابری دکل است و کلاچ آن می‌تواند برای اتصال یا قطع انتقال توان به مجموعه درام استفاده شود. در کلاچ پنوماتیکی، ورود هوای فشرده باعث انبساط عنصر انعطاف‌پذیر و ایجاد نیروی لازم برای درگیرشدن سطوح اصطکاکی می‌شود. پس از تخلیه هوا، نیروی اعمال‌شده کاهش یافته و کلاچ به وضعیت آزاد بازمی‌گردد.

ساختار و نقش دیافراگم

دیافراگم باید هم‌زمان تغییرشکل تکراری، فشار هوای کاری و تنش ناشی از سیکل‌های متعدد را تحمل کند. بنابراین هندسه، ضخامت، کیفیت سطح، نوع کامپاند و در برخی طراحی‌ها لایه تقویتی، همگی بر عملکرد اثر دارند. مشخصات دقیق به سازنده و مدل کلاچ وابسته است و نباید یک ساختار واحد برای تمام کلاچ‌های دراوورکس فرض شود.

انواع و نام‌گذاری

متریال‌های قابل بررسی

NBR، HNBR و CR از گزینه‌هایی هستند که بسته به شرایط کاری می‌توانند برای قطعات لاستیکی این خانواده بررسی شوند. انتخاب متریال باید با فشار و دمای کاری، تماس با روغن و گریس، محیط نصب، نیاز خستگی و الزامات مکانیکی تطبیق داده شود. در برخی طراحی‌ها استفاده از منجید یا الیاف تقویتی نیز برای کنترل رفتار مکانیکی قطعه مطرح است. از اعلام محدوده دما یا عمر ثابت بدون دیتاشیت کامپاند یا مشخصات سازنده باید خودداری شود.

شرایط کاری و عوامل مؤثر بر عمر

عمر دیافراگم به‌جای یک عدد ثابت، تابعی از تعداد سیکل، دامنه تغییرشکل، فشار، دما، کیفیت سطح تماس، آلودگی، روغن و گریس و صحت نصب است. ترک‌خوردگی در ناحیه خم، سایش، تورم شیمیایی، پارگی و جداشدگی لایه‌ها از مواردی هستند که در صورت نامناسب‌بودن طراحی یا شرایط سرویس می‌توانند به خرابی منجر شوند.

کاربرد در صنعت حفاری

دراوورکس در عملیات حفاری برای بالابری و پایین‌آوری تجهیزات و رشته حفاری نقش محوری دارد. اسناد فنی تجهیزات حفاری، کلاچ‌های هوایی را در مجموعه دراوورکس و کلاچ‌های twin-disc air-type را در برخی طرح‌ها نشان می‌دهند.

ارتباط با Airflex و WPT

در بازار قطعات دراوورکس، مجموعه‌های DY-A-FLEX و قطعاتی با عنوان diaphragm برای کلاچ‌های دراوورکس دیده می‌شوند. WPT نیز برای کاربرد Drawworks فرم‌های داده کاربردی ارائه می‌کند. با این حال، از روی شباهت ظاهری نباید مدل یا معادل دقیق یک برند را قطعی اعلام کرد؛ تطبیق باید با شماره قطعه، نقشه، ابعاد و ساختار کلاچ انجام شود.

فرآیند ساخت سفارشی

فرآیند پیشنهادی شامل شناسایی مدل کلاچ، بررسی نمونه یا نقشه، استخراج ابعاد بحرانی، انتخاب کامپاند، بررسی نیاز به لایه تقویتی، ساخت قالب، شکل‌دهی و پخت، کنترل ابعادی و بازرسی ظاهری است. معیارهای آزمون و پذیرش باید بر اساس مشخصات پروژه یا قطعه مرجع تعیین شوند.

معیارهای سفارش

خطاهای رایج

انتخاب قطعه فقط بر اساس ظاهر، استفاده از کامپاند نامتناسب با روغن یا دما، بی‌توجهی به هندسه نواحی خم، فرض یکسان‌بودن همه دیافراگم‌های کلاچ و اعلام عمر ثابت بدون آزمون از خطاهای مهم در تأمین این قطعه هستند.

جمع‌بندی و نتیجه‌گیری

دیافراگم لاستیکی کلاچ بادی دراوورکس قطعه‌ای تخصصی است که عملکرد آن مستقیماً به طراحی کلاچ، فشار هوای کاری، هندسه و شرایط سیکلی وابسته است. برای تولید قابل اتکا، بهترین روش، تطبیق نمونه یا نقشه با شرایط واقعی سرویس و سپس انتخاب کامپاند و ساختار مناسب است. لاستیک‌سازی جم می‌تواند تولید سفارشی این قطعه را بر اساس اطلاعات فنی تجهیز بررسی کند.
