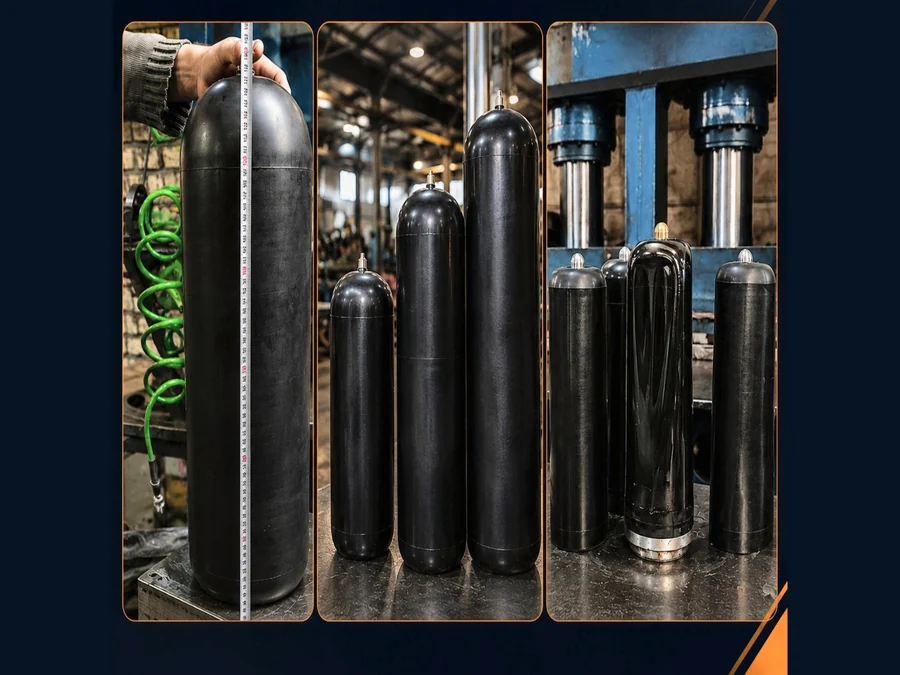

انواع بلادر آکومولاتور در صنایع مختلف
بلادر آکومولاتور هیدرولیک یکی از اجزای اصلی آکومولاتورهای نوع bladder است که وظیفه جداسازی گاز و سیال و فراهمکردن امکان ذخیره و آزادسازی انرژی هیدرولیکی…
تاریخ انتشار: 1404-05-24
مقدمه و تعریف
بلادر آکومولاتور هیدرولیک یکی از اجزای اصلی آکومولاتورهای نوع bladder است که وظیفه جداسازی گاز و سیال و فراهمکردن امکان ذخیره و آزادسازی انرژی هیدرولیکی را بر عهده دارد. در این ساختار، نیتروژن درون بلادر قرار میگیرد و با ورود و خروج سیال از پوسته، حجم گاز تغییر میکند.
عملکرد مهندسی
وقتی فشار سیستم از فشار پیششارژ مناسب بالاتر میرود، سیال وارد پوسته میشود و گاز داخل بلادر فشرده میشود. انرژی ذخیرهشده میتواند در زمان افت فشار یا افزایش تقاضا آزاد شود. آکومولاتورها همچنین در جذب ضربه و کاهش پالس فشار استفاده میشوند. مقدار واقعی ظرفیت ذخیره انرژی و رفتار سیستم به طراحی آکومولاتور، فشارها، دما و شرایط کاری وابسته است.
انواع بلادر آکومولاتور از نظر متریال
| متریال | نقطه قوت/کاربرد کلی | محدودیت انتخاب |
|---|---|---|
| NBR | گزینه متداول برای روغنهای معدنی و سیستمهای هیدرولیک | برای همه سیالات و دماها مناسب نیست |
| HNBR | گزینه مهندسی برای برخی شرایط سختتر | انتخاب گرید و سازگاری با سیال ضروری است |
| EPDM | مناسب برای آب و برخی سیالات پایه آبی | با بسیاری از روغنهای معدنی سازگار نیست |
| FKM/FPM | مناسب برخی سیالات و شرایط حرارتی/شیمیایی | هزینه بالاتر و سازگاری وابسته به سیال |
| ECO | گزینه برای برخی روغنها و سوختها | باید بر اساس گرید و محیط تأیید شود |
| IIR/Butyl | نفوذپذیری گاز پایین و انعطاف مناسب در برخی کاربردها | سازگاری سیال باید جداگانه بررسی شود |
منابع تولیدکنندگان صنعتی دامنهای از NBR، NBR دماپایین، HNBR، EPDM، ECO، FKM و IIR را برای عناصر جداکننده معرفی میکنند. این تنوع نشان میدهد که «بهترین لاستیک» وجود ندارد و انتخاب باید بر اساس سیال و شرایط سرویس انجام شود.
دستهبندی بلادرها از نظر کاربرد
- بلادر آکومولاتور هیدرولیک
- بلادر آکومولاتور جذب شوک
- بلادر آکومولاتور کاهش پالس فشار
- بلادر آکومولاتور ذخیره انرژی
- بلادر آکومولاتور مدارهای صنعتی
- بلادر آکومولاتور تجهیزات نفت و گاز
- بلادر آکومولاتور نیروگاه
- بلادر آکومولاتور ماشینآلات متحرک
- بلادر آکومولاتور تجهیزات دریایی
کاربردهای صنعتی
بلادرهای آکومولاتور در سیستمهای هیدرولیک صنعتی، ماشینآلات متحرک، نفت و گاز، پتروشیمی، نیروگاه، فولاد، معدن، دریایی، کشاورزی و تجهیزات صنعتی کاربرد دارند. برخی سازندگان، کاربردهای صنعتی و نفتی و همچنین ذخیره انرژی، جذب شوک و کاهش پالس را بهصورت مشخص برای آکومولاتورها ذکر میکنند.
سابقه تولید لاستیکسازی جم
بر اساس سابقه اعلامشده از سوی لاستیکسازی جم، این مجموعه انواع بلادر آکومولاتور را برای مپنا، نیروگاه خلیج فارس، دشت آزادگان و عسلویه تولید کرده است. این سابقه بهعنوان تجربه تولیدی شرکت مطرح میشود؛ اما برای هر قطعه جدید، تطبیق مشخصات با تجهیز مقصد باید مستقل انجام شود.
معیارهای انتخاب
- نوع و ترکیب شیمیایی سیال
- دمای حداقل و حداکثر سرویس
- فشار کاری و محدوده فشار سیستم
- فشار پیششارژ و روش شارژ نیتروژن
- حجم اسمی آکومولاتور
- تعداد و سرعت سیکلهای شارژ/دشارژ
- ابعاد و شکل بلادر
- نوع استم و اتصال
- شرایط نصب و محدودیتهای مکانیکی
- الزامات پروژه و استانداردهای تجهیز
فرآیند تولید سفارشی
فرآیند تولید باید با شناسایی قطعه، برداشت ابعاد از نمونه یا بررسی نقشه، تعیین کامپاند متناسب با سیال و دما، طراحی/انتخاب قالب، شکلدهی و پخت، کنترل ابعادی و بازرسی ظاهری انجام شود. آزمونها و معیارهای پذیرش باید متناسب با مشخصات پروژه تعریف شوند و نمیتوان یک عدد ثابت را برای همه بلادرها تعمیم داد.
خطاهای رایج
- انتخاب NBR فقط بر اساس قیمت بدون بررسی سیال
- استفاده از EPDM در محیطهای ناسازگار با آن
- نادیدهگرفتن دمای واقعی سرویس
- بیتوجهی به فشار پیششارژ
- عدم تطبیق استم و ابعاد با پوسته
- استفاده از بلادر نامتناسب با حجم آکومولاتور
- نادیدهگرفتن شرایط سیکلی و تعداد دفعات کار
مقایسه تصمیمساز
| معیار | انتخاب صحیح | انتخاب نادرست |
|---|---|---|
| متریال | بر اساس سیال و دما | صرفاً بر اساس نام لاستیک |
| ابعاد | مطابق پوسته و نقشه | تقریبی |
| پیششارژ | طبق طراحی و دستورالعمل تجهیز | حدسی |
| عمر کاری | ارزیابی با شرایط واقعی | اعلام عدد ثابت بدون آزمون |
| سازگاری شیمیایی | بررسی مستند | فرض «مقاوم به همه سیالات» |
جمعبندی
بلادر آکومولاتور یک قطعه لاستیکی مهندسیشده است و انتخاب آن نباید صرفاً بر اساس شکل یا نام لاستیک انجام شود. سیال، دما، فشار، پیششارژ، سیکل کاری، ابعاد و طراحی آکومولاتور تعیینکنندهاند. لاستیکسازی جم با سابقه اعلامشده تولید برای مپنا، نیروگاه خلیج فارس، دشت آزادگان و عسلویه، امکان بررسی تولید انواع بلادر سفارشی را بر اساس نقشه و نمونه دارد.
منابع
- EPE Italiana — مشخصات بلادرهای آکومولاتور و گزینههای متریالی NBR، HNBR، EPDM، IIR، ECO و FKM
- SAIP — انواع آکومولاتورهای bladder و محدوده متریال عناصر جداکننده
- Tianjin Horizon — اطلاعات متریال و سازگاری سیالات برای بلادرهای آکومولاتور
- Jufu — اطلاعات فنی درباره دیافراگم و بلادرهای سفارشی و کامپاندهای کمنفوذپذیر
پرسشهای متداول
بلادر آکومولاتور چیست؟
پاسخ: عنصر لاستیکی جداکننده گاز و سیال در آکومولاتورهای نوع bladder است.
چه متریالهایی برای بلادر وجود دارد؟
پاسخ: NBR، HNBR، EPDM، FKM/FPM، ECO و IIR از گزینههای رایج هستند؛ انتخاب به شرایط سرویس وابسته است.
آیا بلادر آکومولاتور برای نیروگاه مناسب است؟
پاسخ: بسته به طراحی سیستم، نوع آکومولاتور و شرایط سیال، میتواند در مدارهای هیدرولیک و تجهیزات مرتبط استفاده شود.
آیا لاستیکسازی جم سابقه تولید برای پروژههای نیروگاهی و نفتی دارد؟
پاسخ: طبق سابقه اعلامشده شرکت، تولید برای مپنا، نیروگاه خلیج فارس، دشت آزادگان و عسلویه انجام شده است.
آیا تولید بر اساس نمونه ممکن است؟
پاسخ: بله، امکان بررسی و ساخت سفارشی بر اساس نمونه یا نقشه وجود دارد.
آیا NBR برای همه آکومولاتورها مناسب است؟
پاسخ: خیر؛ نوع سیال، دما و شرایط کاری باید بررسی شود.
